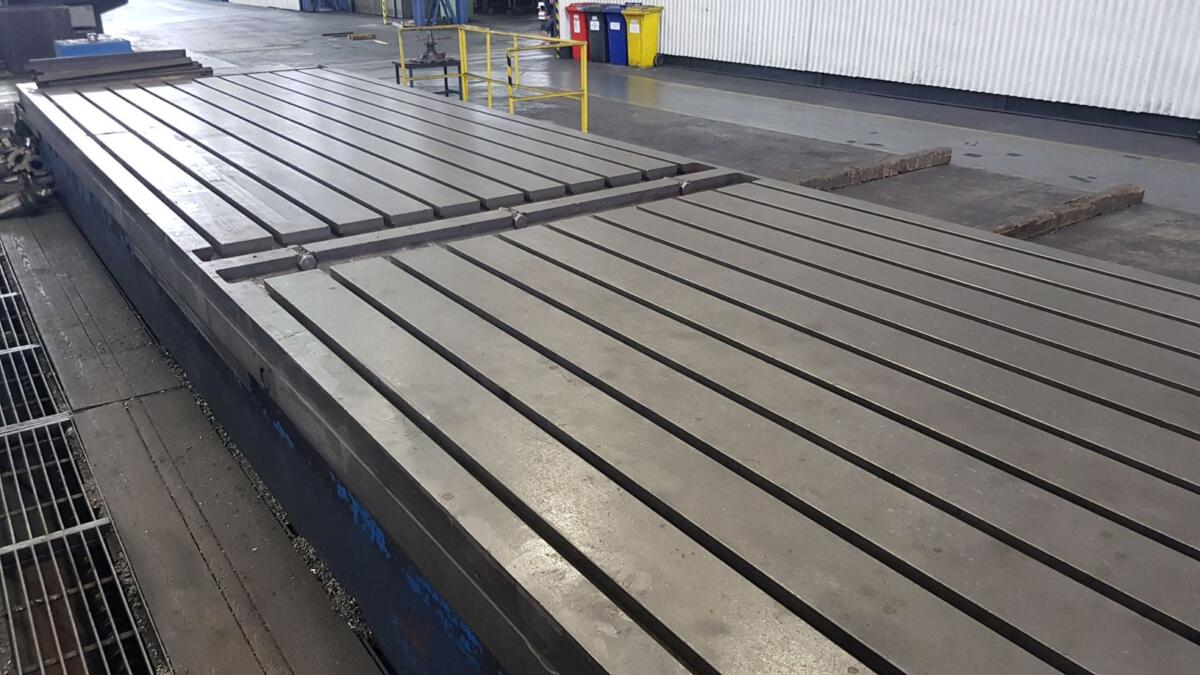

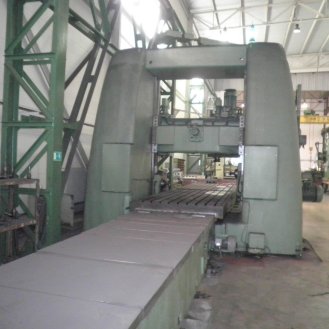

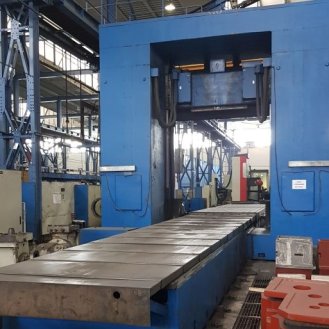

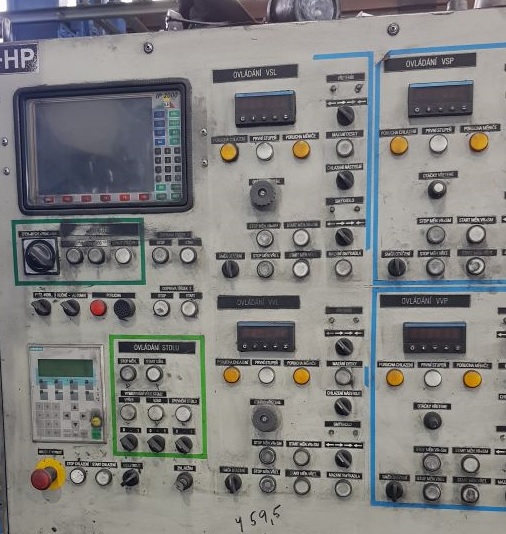

Portálová frézka FREP-D 20x40A
r.v. /retrofit : 1986/2003
ř.s. : Siemens

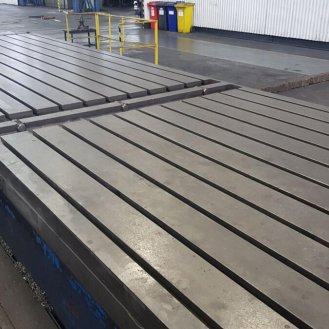

Upínací stůl
Rozměry 1 stolu : 2 000 x 4 000 mm
Celková délka spojených stolů : 9 000 mm
Upínací plocha spojených stolů : 8 500 mm
Zatížení na 1 m délky stolu : 5 000 kg
Pracovní posuv stolu : 15 – 3 000 mm/min.
Rychloposuv : 9 000 mm/min.
Průchodnost mezi stojany : 2 750 mm
Výškové přestavení příčníku : 2 295 mm
Posuv příčníku : 750 mm/min.
Svislý vřeteník VFS 160
Upínací kužel : ISO 60
Výkon vřeteníku : 50 kW
Rozsah otáček : 15 – 710 ot./min.
Pracovní posuv : 10 – 2 000 mm/min.
Rychloposuv : 2 000 mm/min.
Vodorovný vřeteník VFS 160
Upínací kužel : ISO 60
Výkon motoru vřeteníku : 50 kW
Rozsah otáček motoru : 15 – 710 ot./min.
Pracovní posuv : 5 –1 000 mm/min.
Rychloposuv : 1 000 mm/min.
Celkové rozměry stroje: (d x š x v) : 20 720 mm x 8 500 mm x 7 150 mm

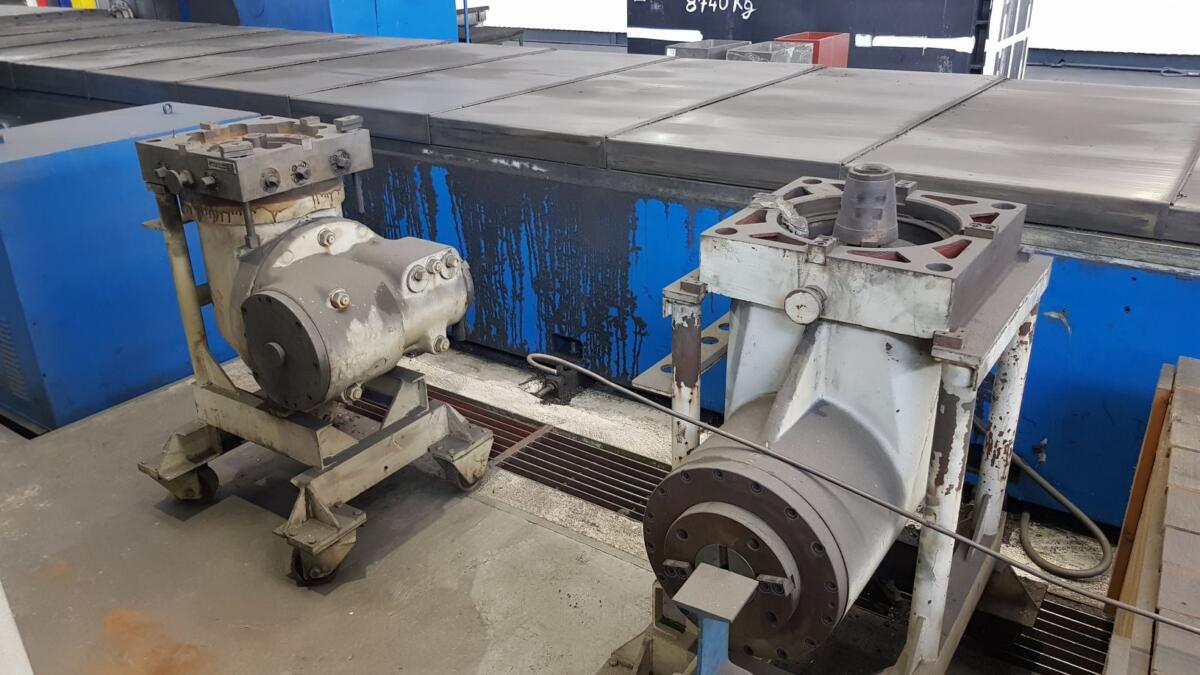

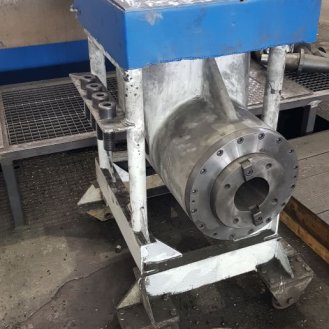

Příslušenství : Přídavné vřetenové hlavy Hlava NVS (prodlužovací nástavec)
Upínací kužel : ISO 60
Max otáčky vřetena hlavy : 710 ot/min.
Max. přenášený výkon od 60 ot./min. : 40kW
Max. krouticí moment : 6500 Nm

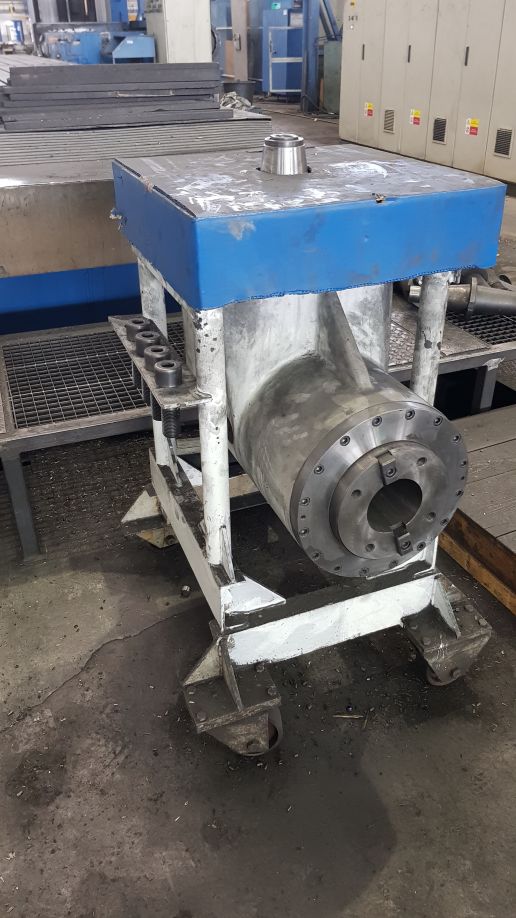

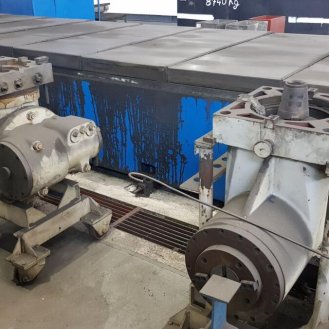

Hlava HFUS (hlava frézovací univerzální)
Upínací kužel : ISO 60
Otáčky : 15 – 710 ot/min.
Max. přenášený výkon od 80 ot/min : 22 kW
Max. krouticí moment : 2700 Nm
Pracovní rádius vodorovná/svislá osa : 360°
Přestavení pinoly : 50mm
Hlava HFOS (hlava frézovací oboustranná - pravoúhlá)
Upínací kužel : ISO 60
Otáčky vřetene hlavy : 15 – 710 ot/min.
Max. přenášený výkon od 60 ot/min : 40 kW
Max. krouticí moment : 6500 Nm.
Pracovní rádius ve sislé ose : 90°

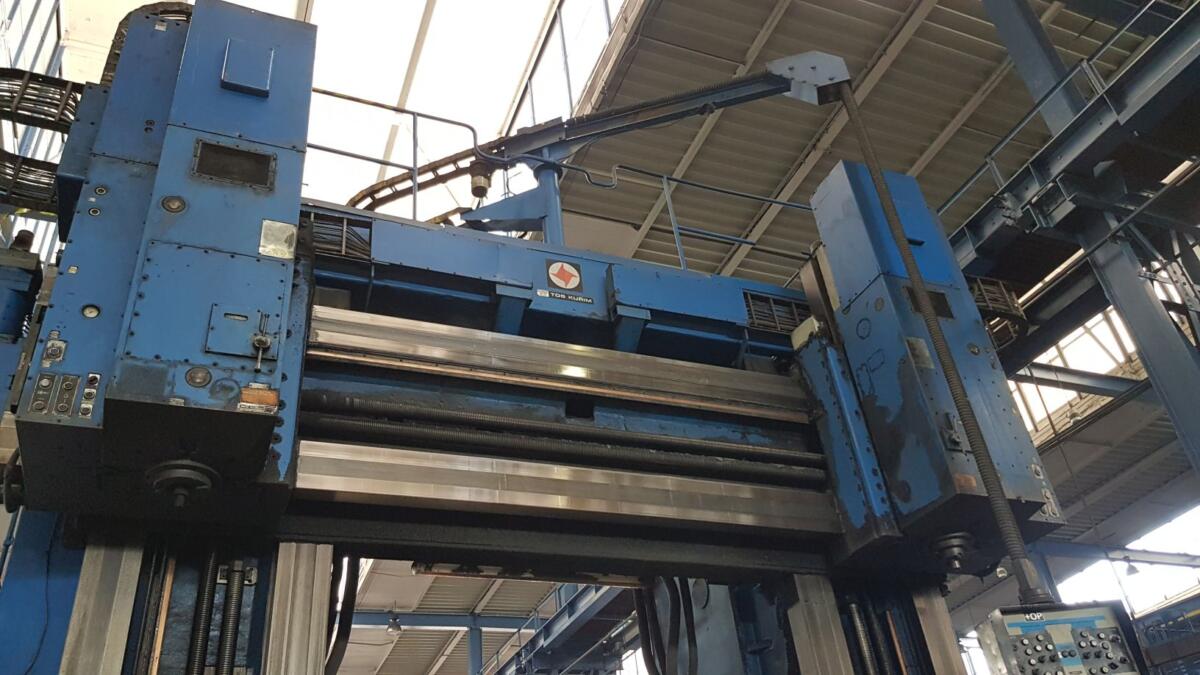

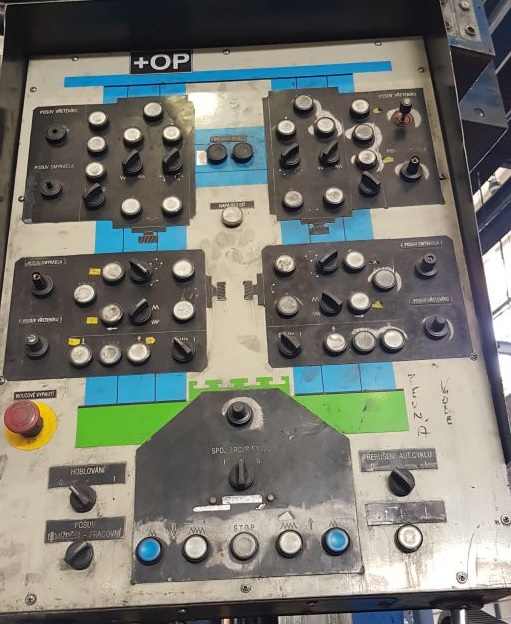

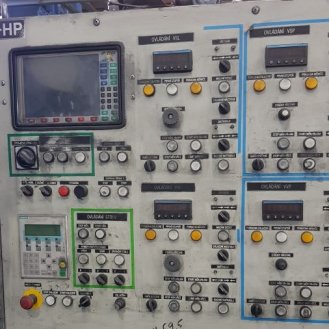

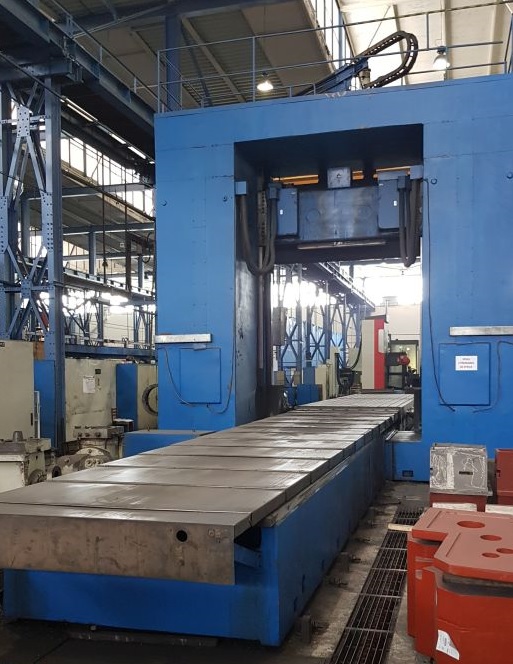

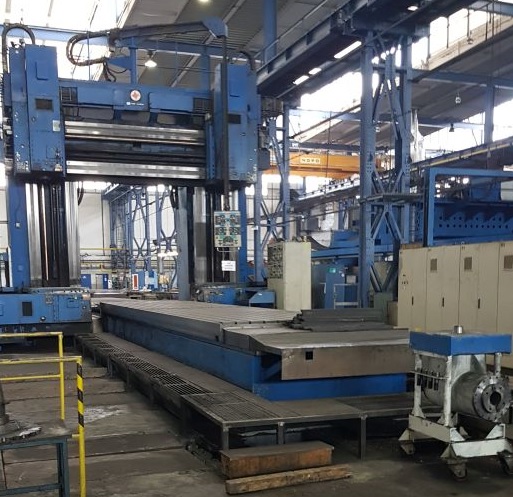

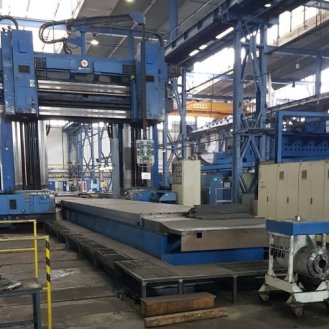

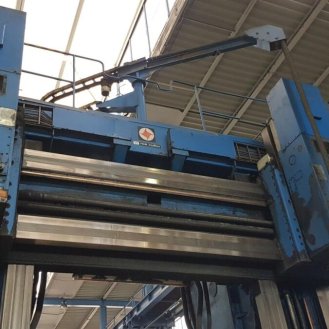

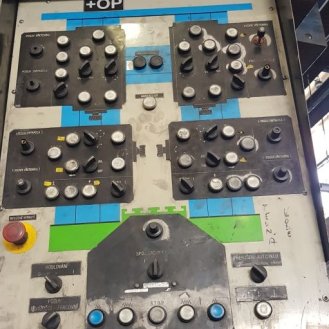

Portálová frézka FREP-D 20x40A

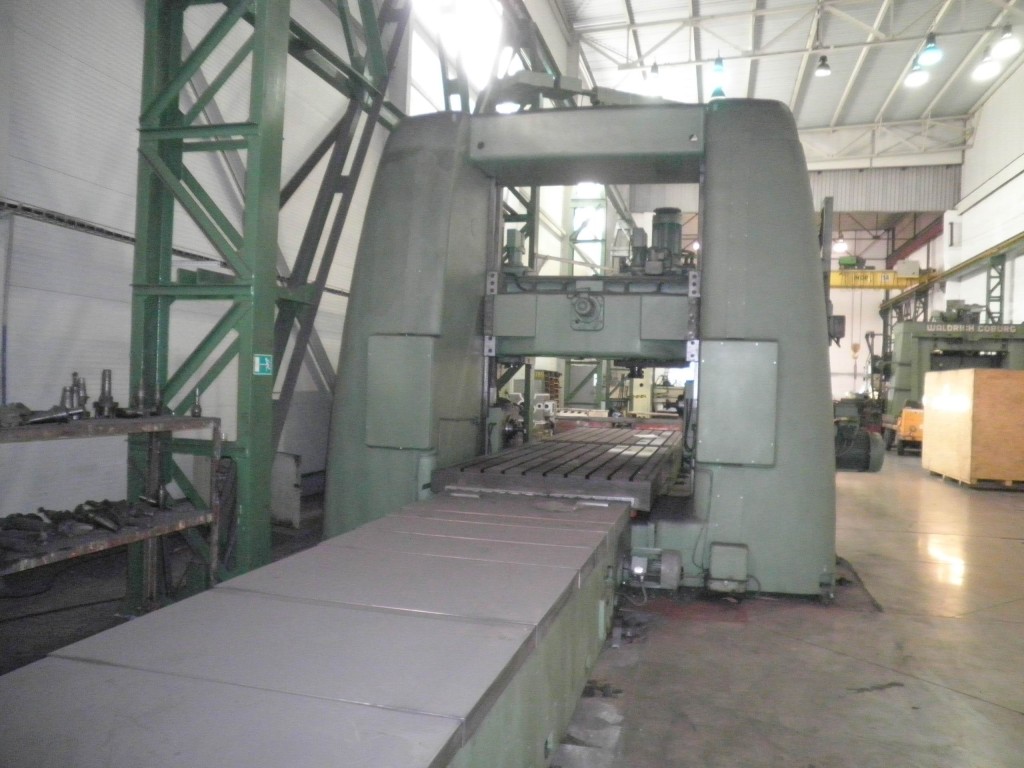

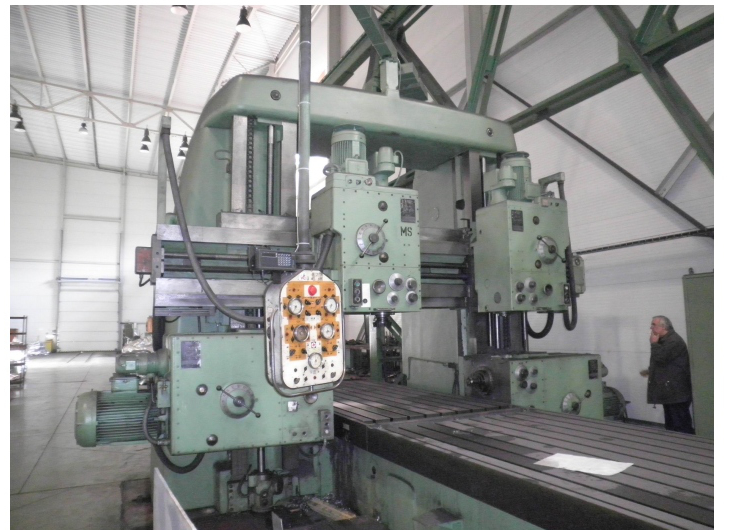

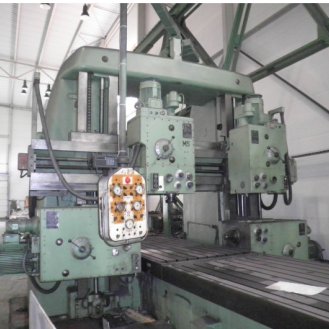

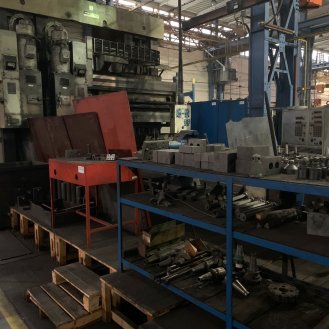

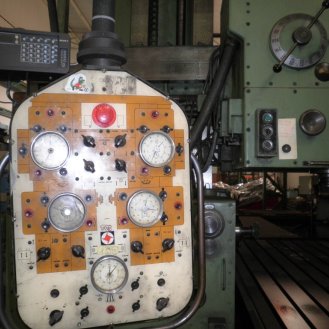

Portálová frézka FRPD 16x30
r.v. /GO : 1970 / 2007
Upínací stůl
Rozměry dílčího stolu : 1 600 x 3 000 mm
Celková délka spojených stolů : 7 000 mm
Upínací plocha spojených stolů : 6 500 mm
Výška pracovního stolu od základu : 900 mm
Posuv dílčího stolu : 3 000 mm / (spojených stolů 6 500 mm)
Pracovní posuv stolu : 20 – 2 000 mm/min.
Rychloposuv : 4 000 mm/min.
Průchodnost mezi stojany : 2 020 mm
Výškové přestavení příčníku : 110 - 1685 mm
Posuv příčníku : 1 450 mm/min.
Svislý vřeteník VF 120
Upínací kužel : ISO 50
Výkon motoru vřeteníku : 18 kW
Rozsah otáček motoru vřeteníku : 28 – 910 ot/min.
Vodorovný vřeteník VF 160
Upínací kužel : ISO 60
Výkon vřeteníku : 30 kW
Rozsah otáček : 15 – 710 ot/min.
Celkové rozměry stroje: (d x š x v) : 14 780 mm x 5 650 mm x 4 800 mm

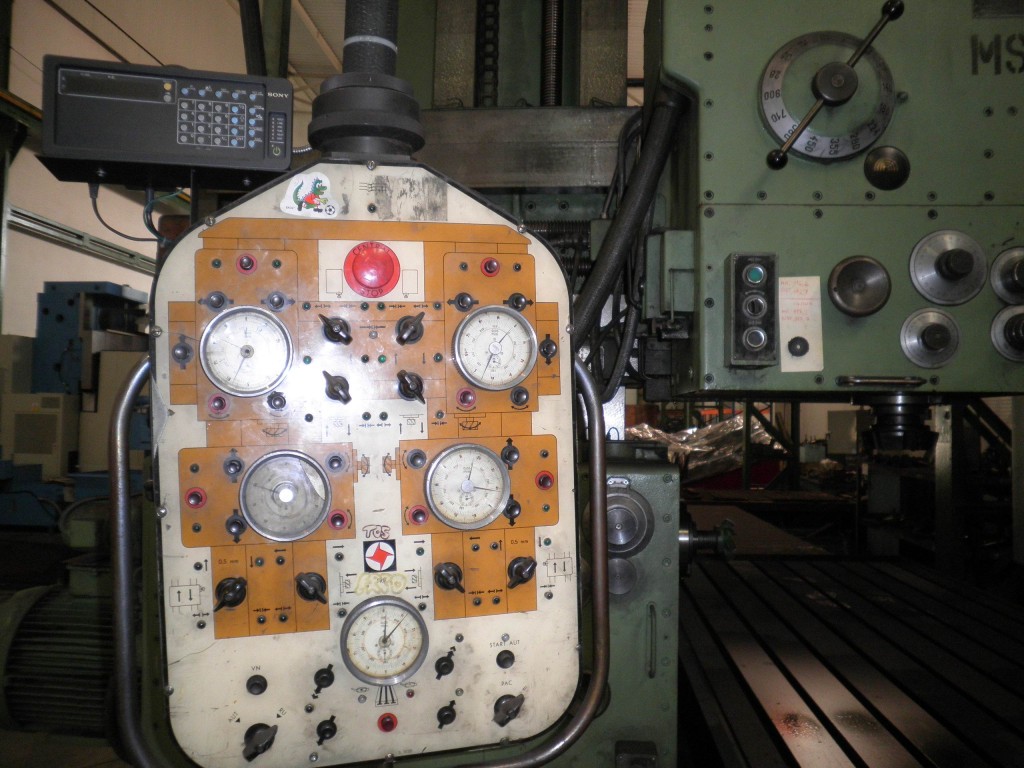

Portálová frézka FRDP 16x30

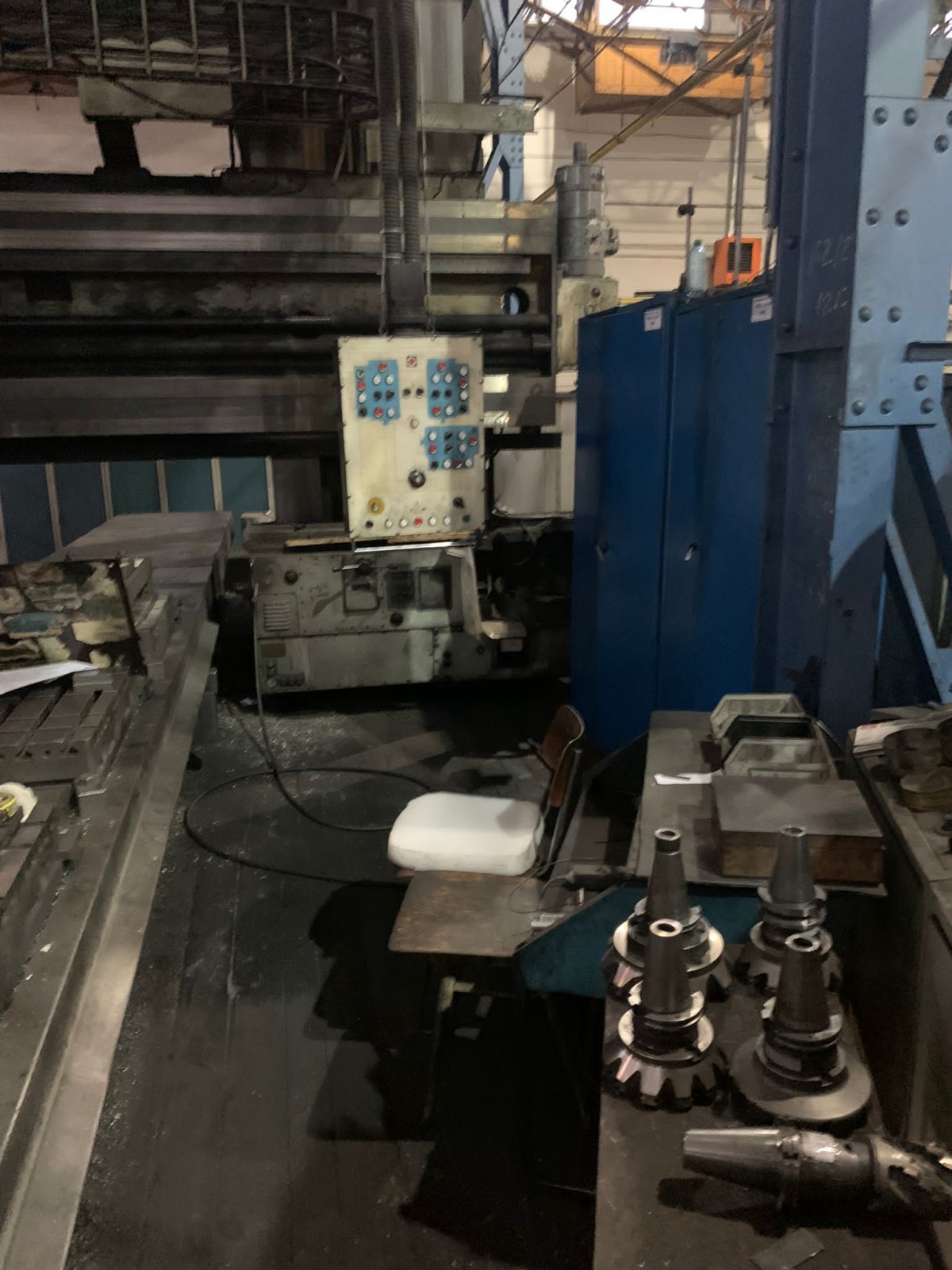

Portálová frézka TOS FREV 12x40 A
r.v.: 1980
Upínací stůl
Šířka stolu : 1 250 mm
Délka stolu : 4 000 mm
Max. výška obrobku : 1 250 mm
Pracovní posuv stolu : 10 – 3 000 mm/min.
Rychloposuv : 9 m/min.
Průchod mezi stojany : 2 000 mm
Výškové přestavení příčníku : 110 - 1685 mm
Max. hmotnost obrobku : 3 000kg/m
Vřeteník VFS 120
Výkon motoru : 22kw
Max. kroutící moment : 3 000Nm
Otáčky motoru vřetena ( plynule) : 12 - 1 800 ot./min.
Kužel vřetena : ISO 50
Zdvih smýkadla : 500mm
Pracovní posuv smýkadla (plynule) : 5 - 1 000 mm/min.
Rychloposuv smýkadla : 1 000 mm/min.

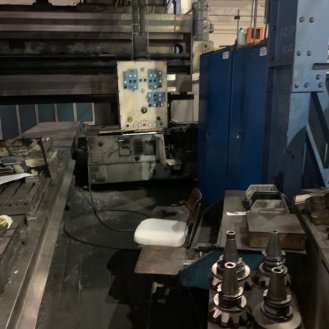

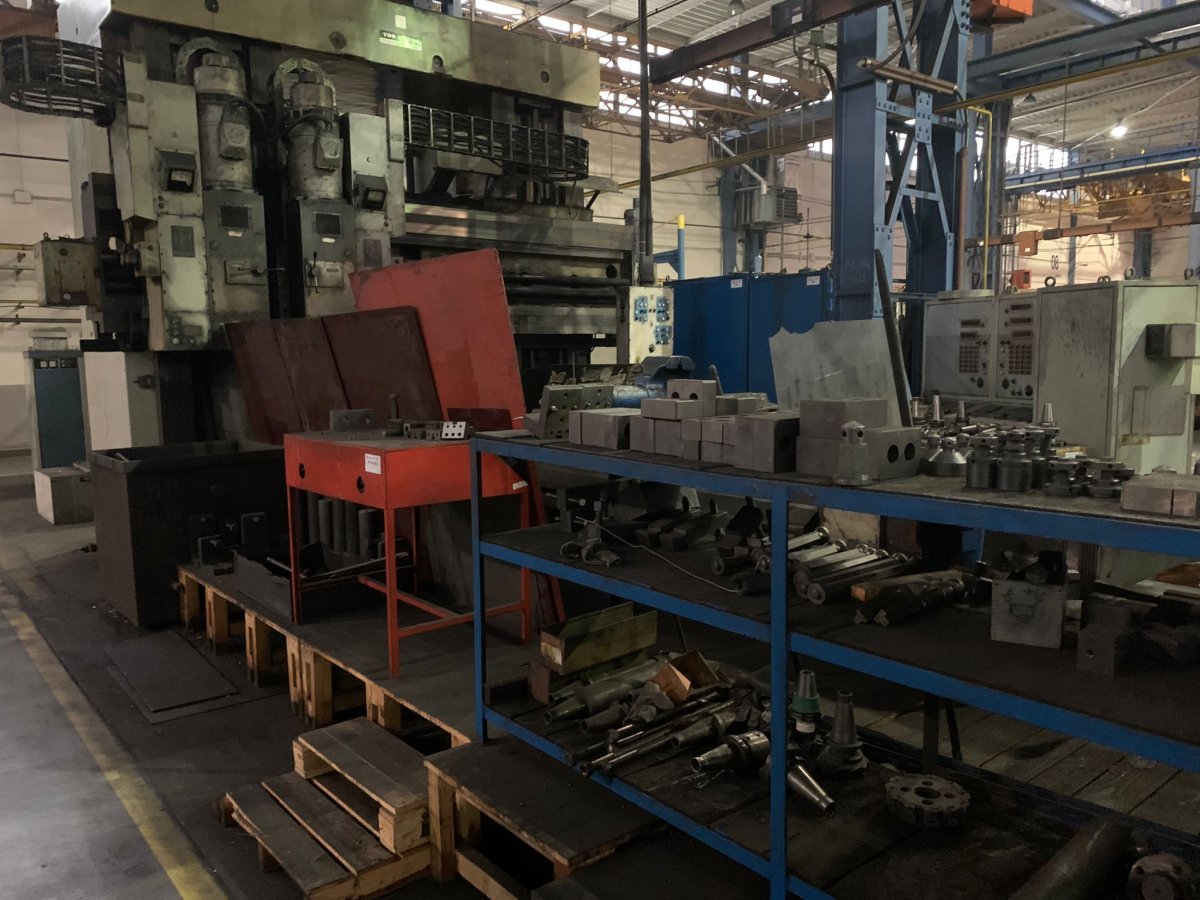

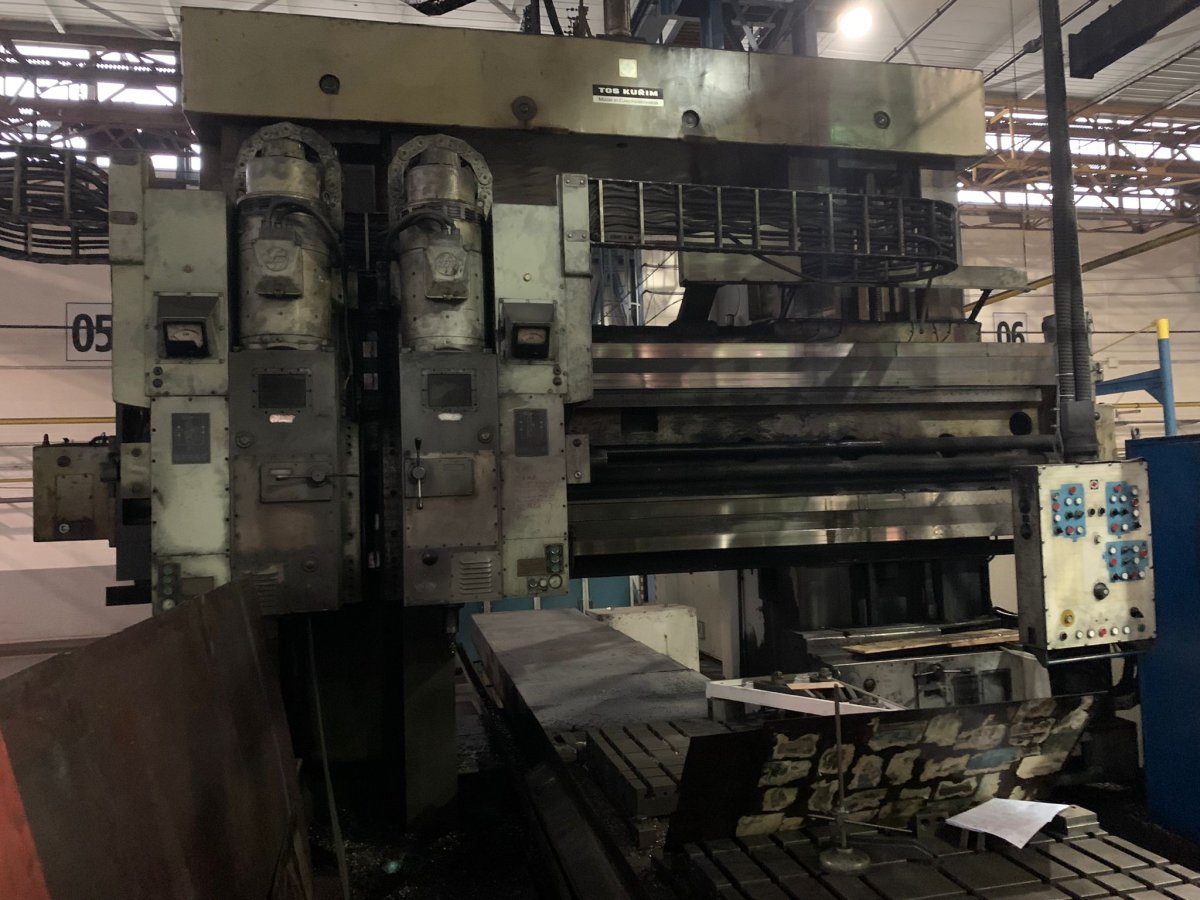

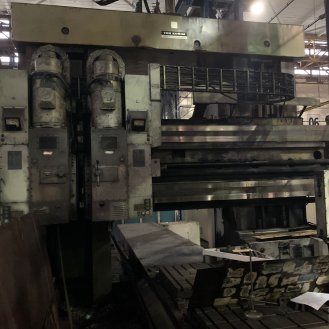

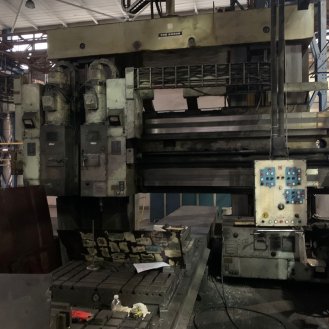

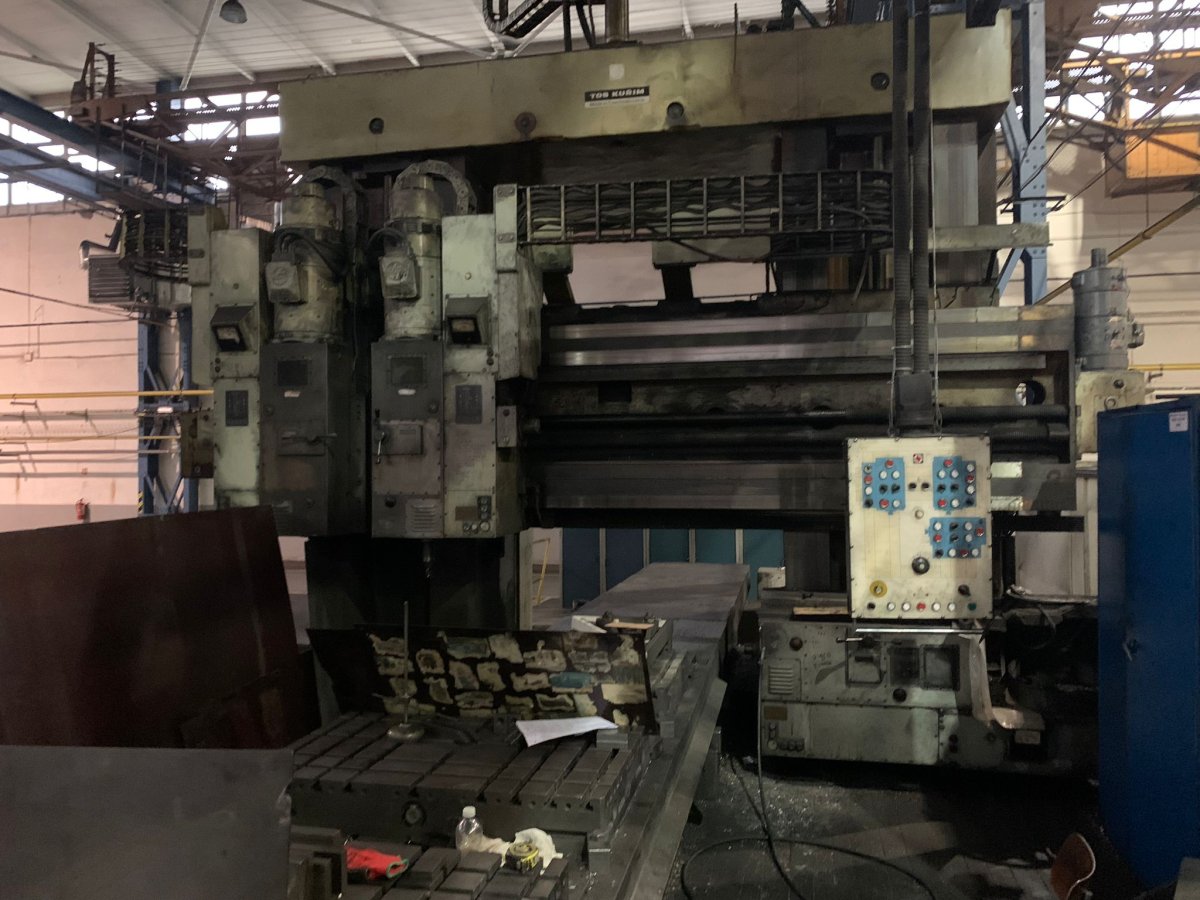

Portálová frézka FREV 12x40A

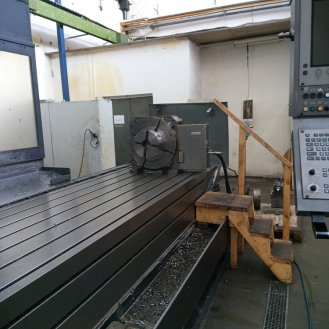

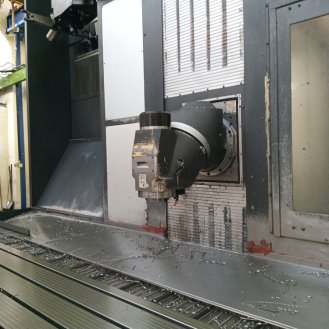

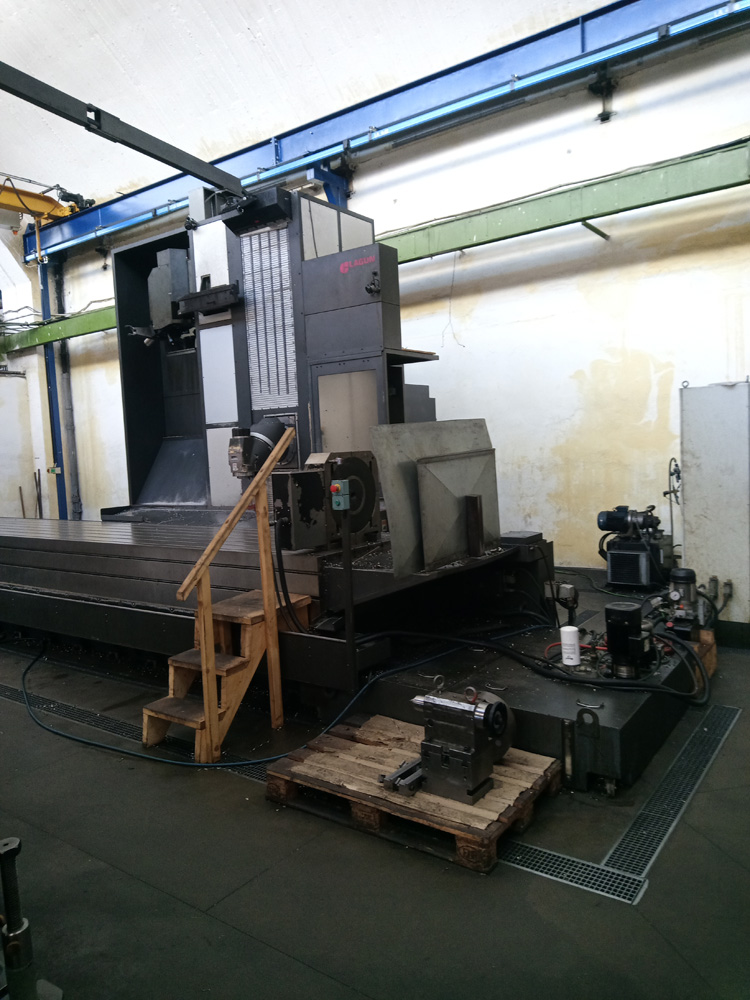

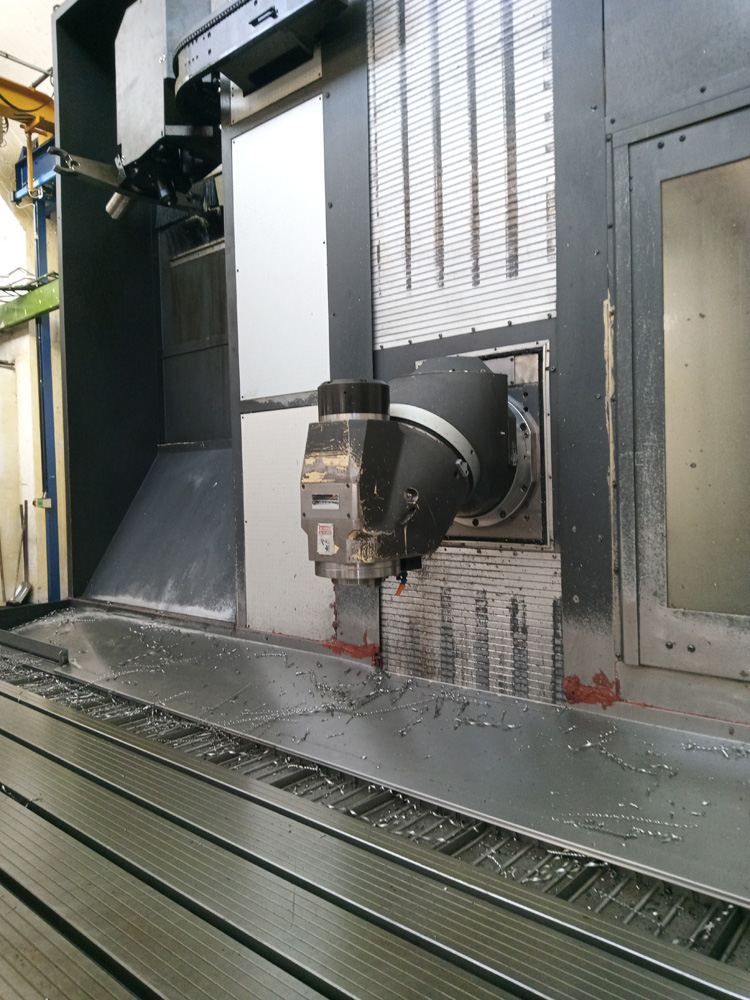

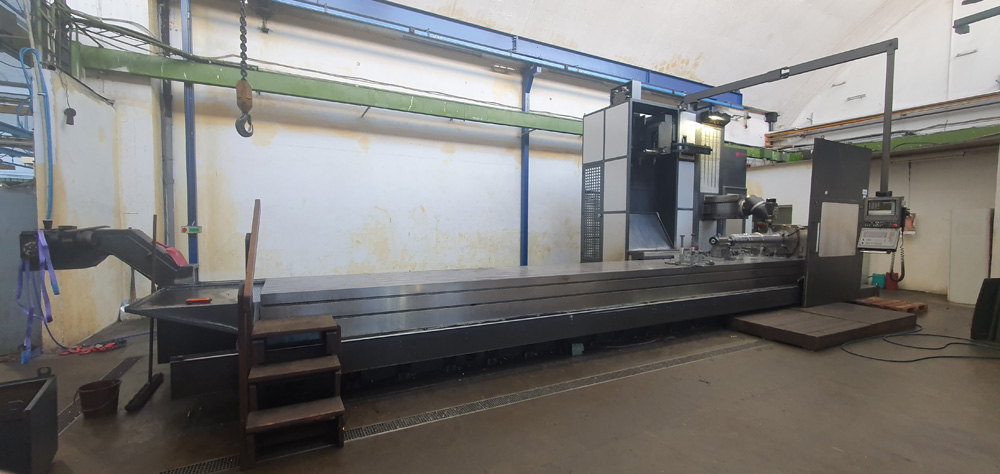

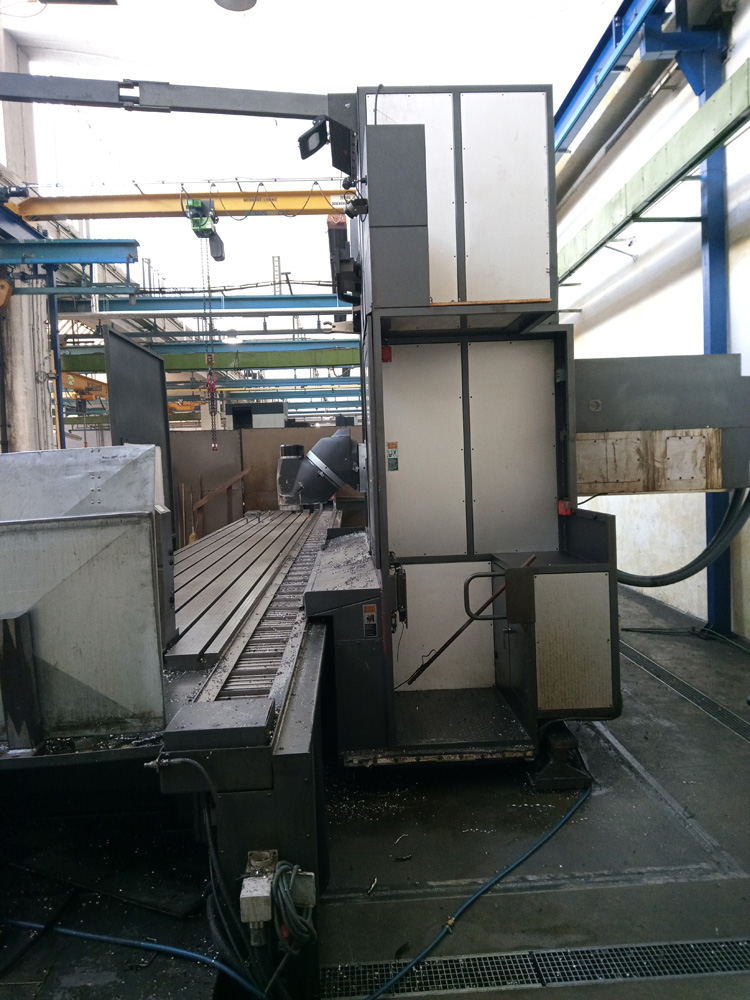

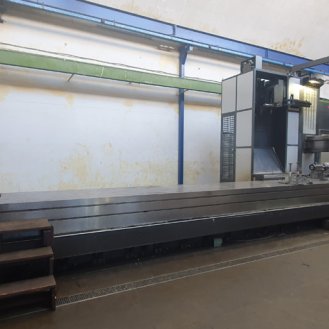

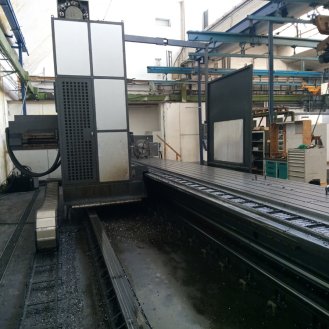

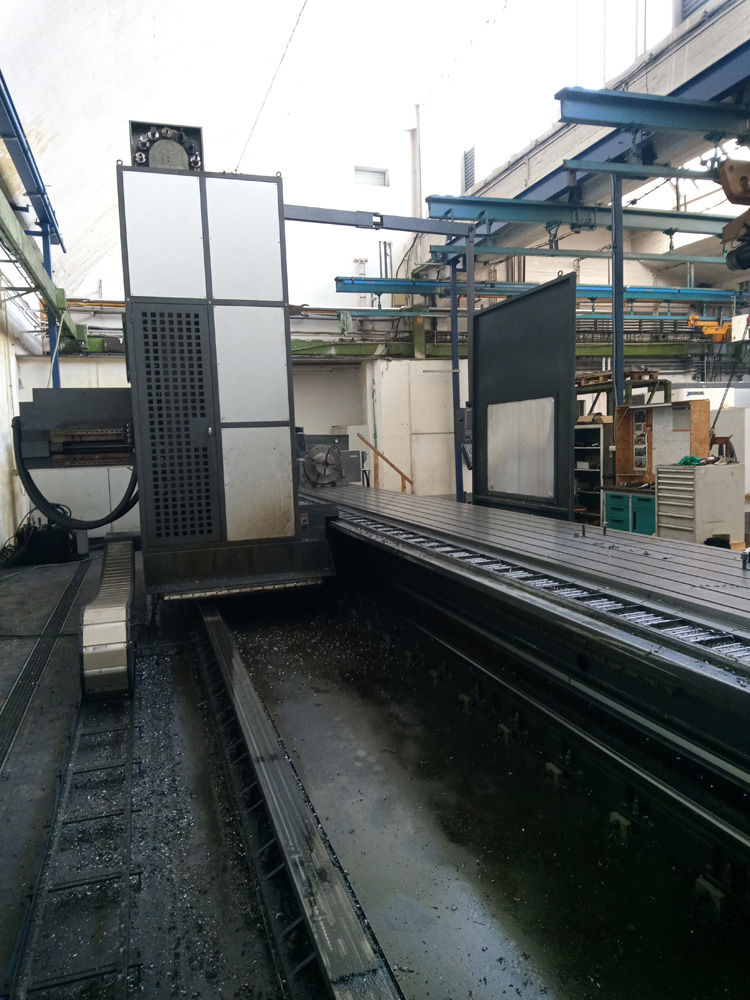

CNC frézovací centrum Lagun CGM8

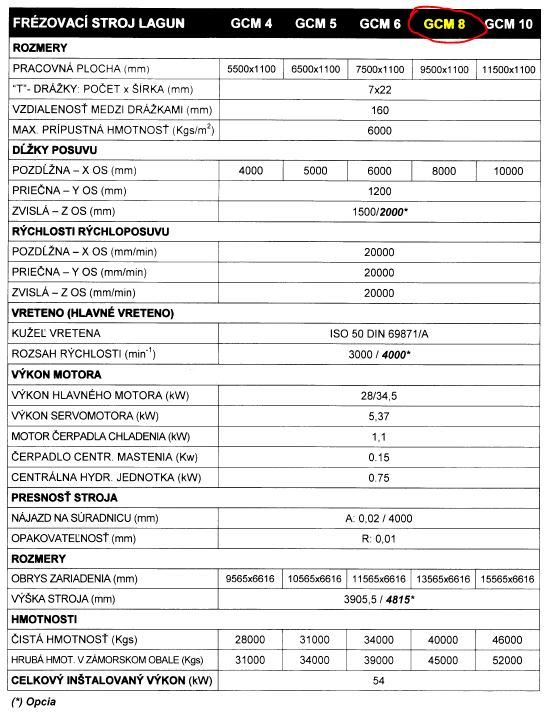

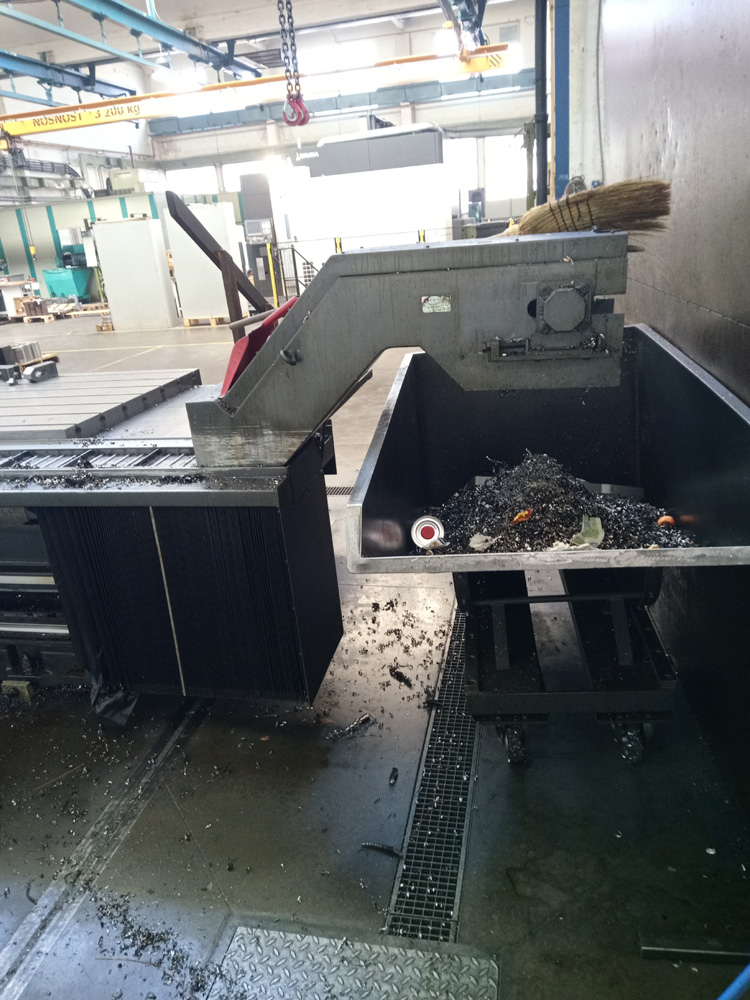

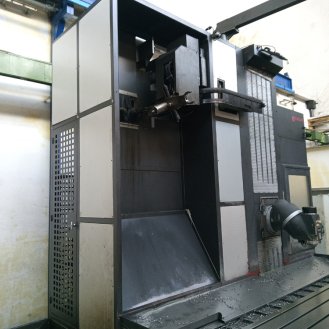

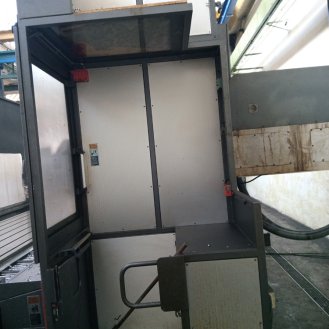

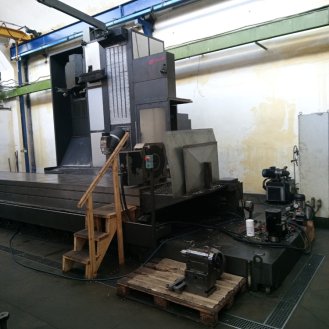

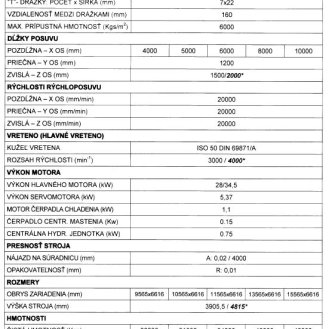

rok výroby 2011; Doba obrábění : cc. 15 000 kusů; ř.s. : Heidenhain tnc530; rozjezdy os X/Y/Z: 8000/1200/1500 mm; stůl: 9500x 1100 mm; Držák vřetena: SK50; Pohyb os: 20 000 mm/min.; Otáčky vřetena max.: 4 000 ot./min.; Výkon vřetene: 28/34,5 kW; výměník nástrojů: 60 poz.; Příslušenství: 4. osa; IKZ 10 bar; vynašeč třísek ; Hmotnost stroje: 40 000 kg; Rozměry stroje (DxŠxV): 13500x6600x3900 mm

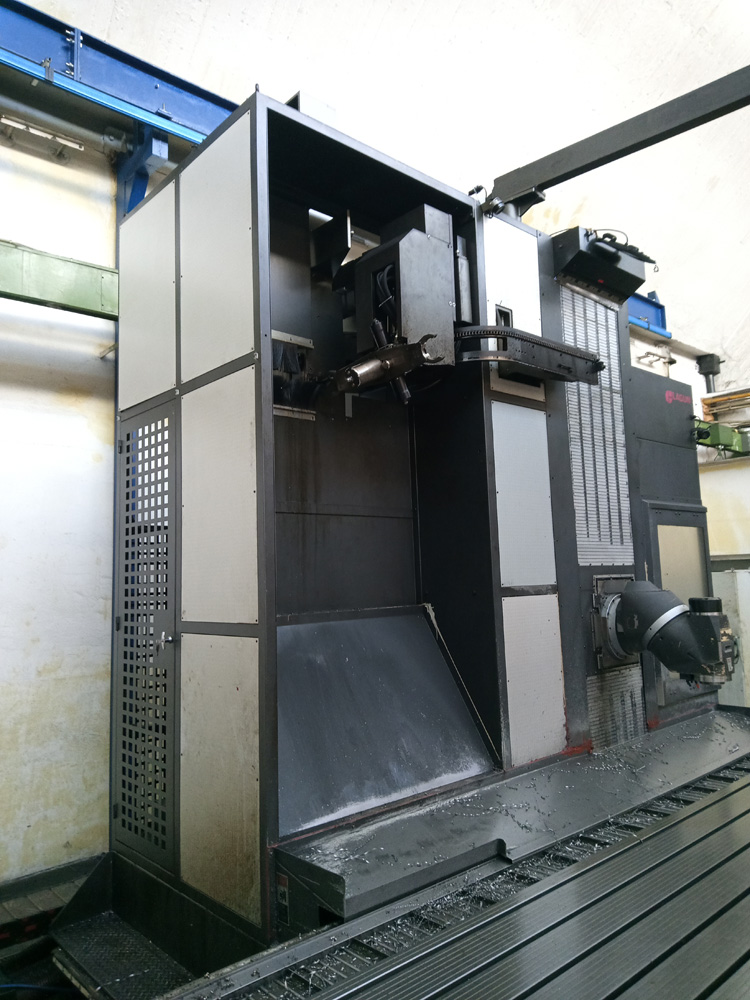

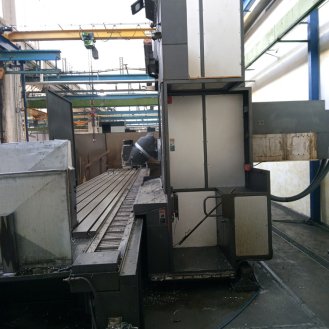

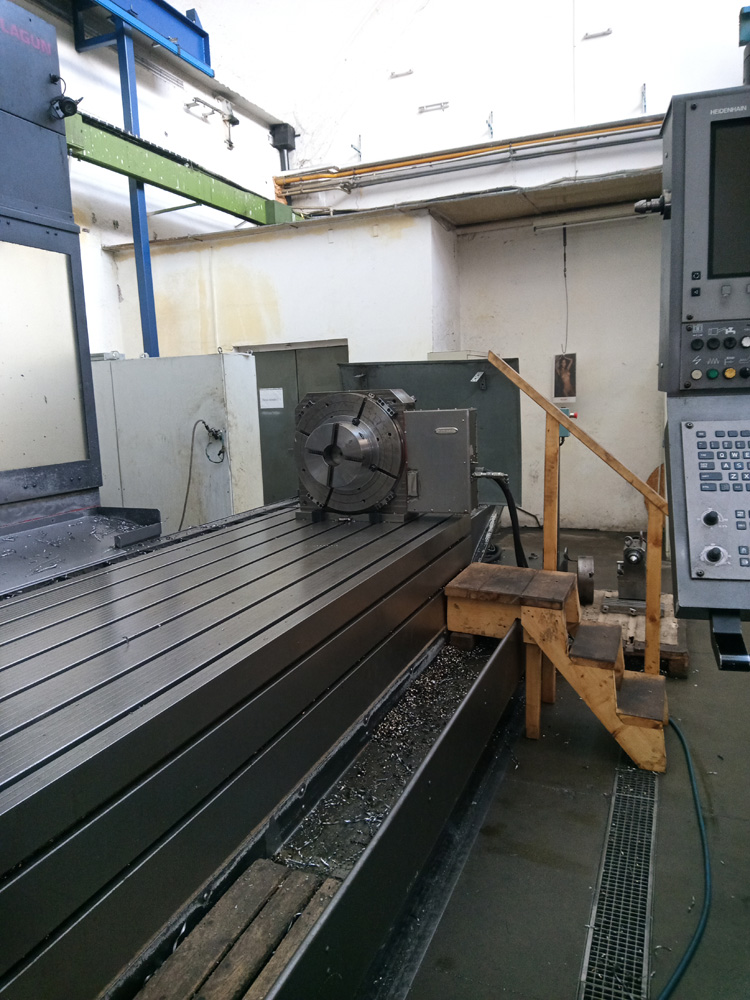

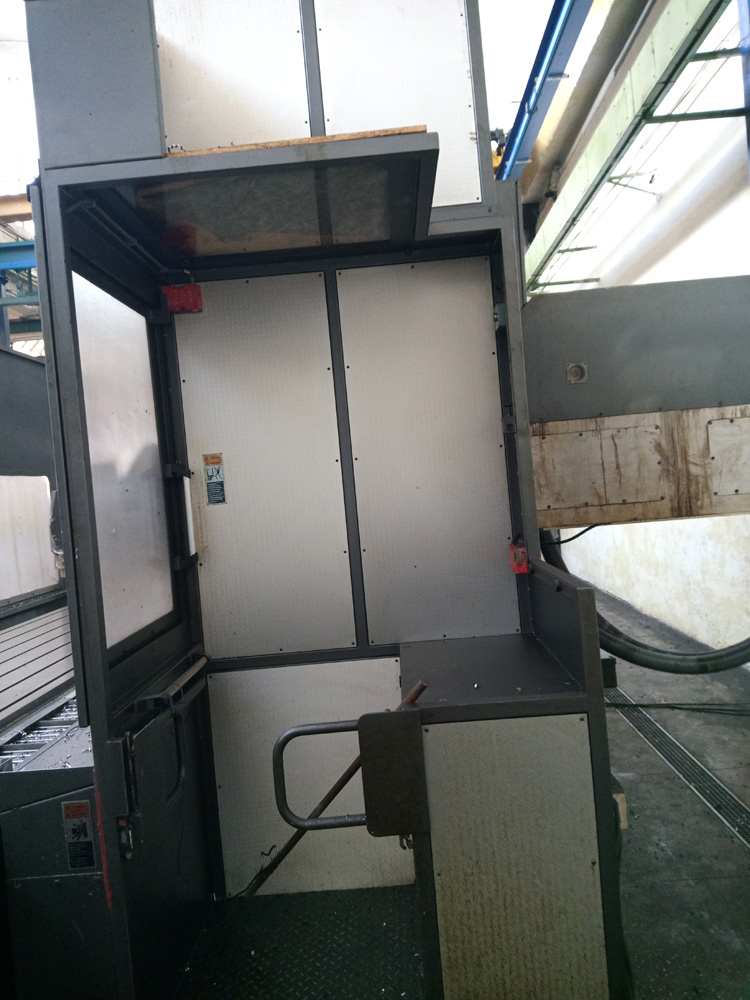

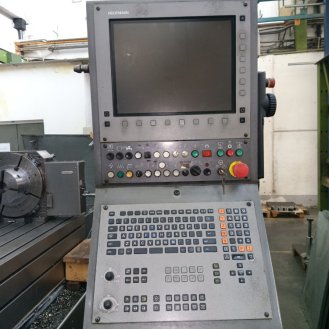

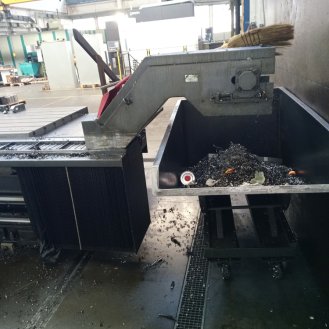

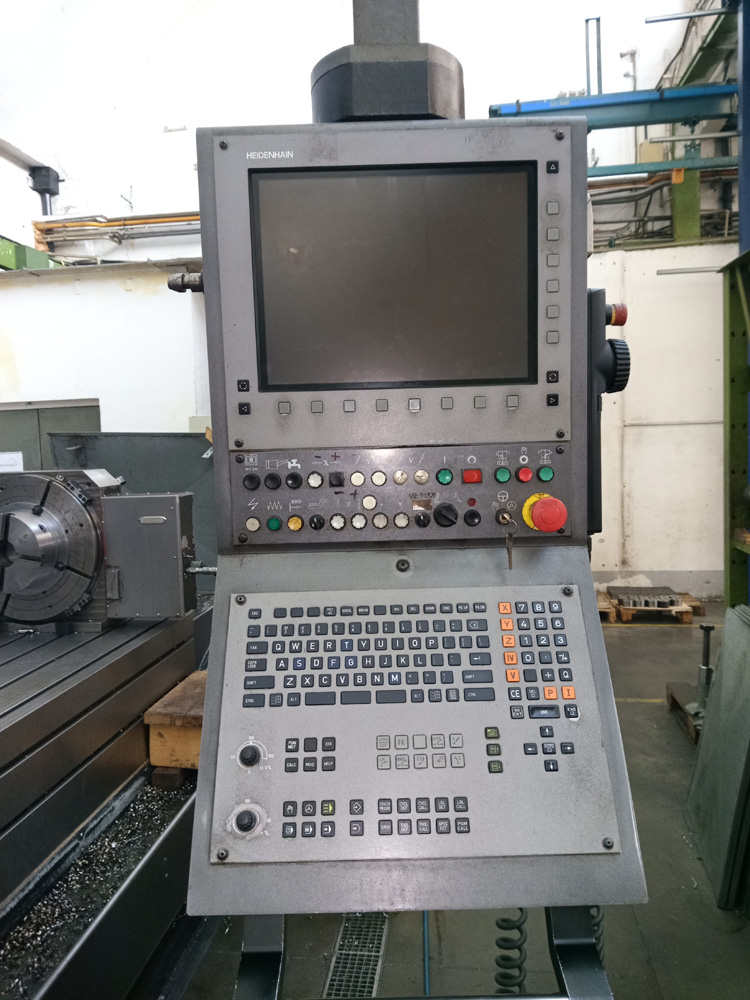

CNC Frézka Lagun CGM8
